SCITA-I型小元件点燃试验装置主要用于考核载体催化元件、三极管、场效应管、集成电路、快速熔断器、固态继电器、驱动电路芯片、功率放大器芯片、电压转换芯片、大功率电阻、开关电源芯片、基准电压源芯片等小元件在正常工作或故障状态下是否符合本质安全性能。本装置可对Ⅰ类及II类设备中小元件进行点燃试验，适用于本质安全防爆认证机构进行待检产品本安电路性能评定，适用于防爆仪器仪表研制单位进行产品样机的防爆性能实验验证，适用于防爆性能检测中心安全防护研究和相关认证机构对现场在用产品或维护维修后产品的本质安全性能评定。本装置每次试验过程实时配气，并实时显示试验槽中的爆炸性气体浓度。
SCITA-I型小元件点燃试验装置主要由操作控制台和恒温透明引燃试验槽两部分组成，现场辅助设备主要为二乙醚注入器、高纯甲烷罐和零级空气罐。

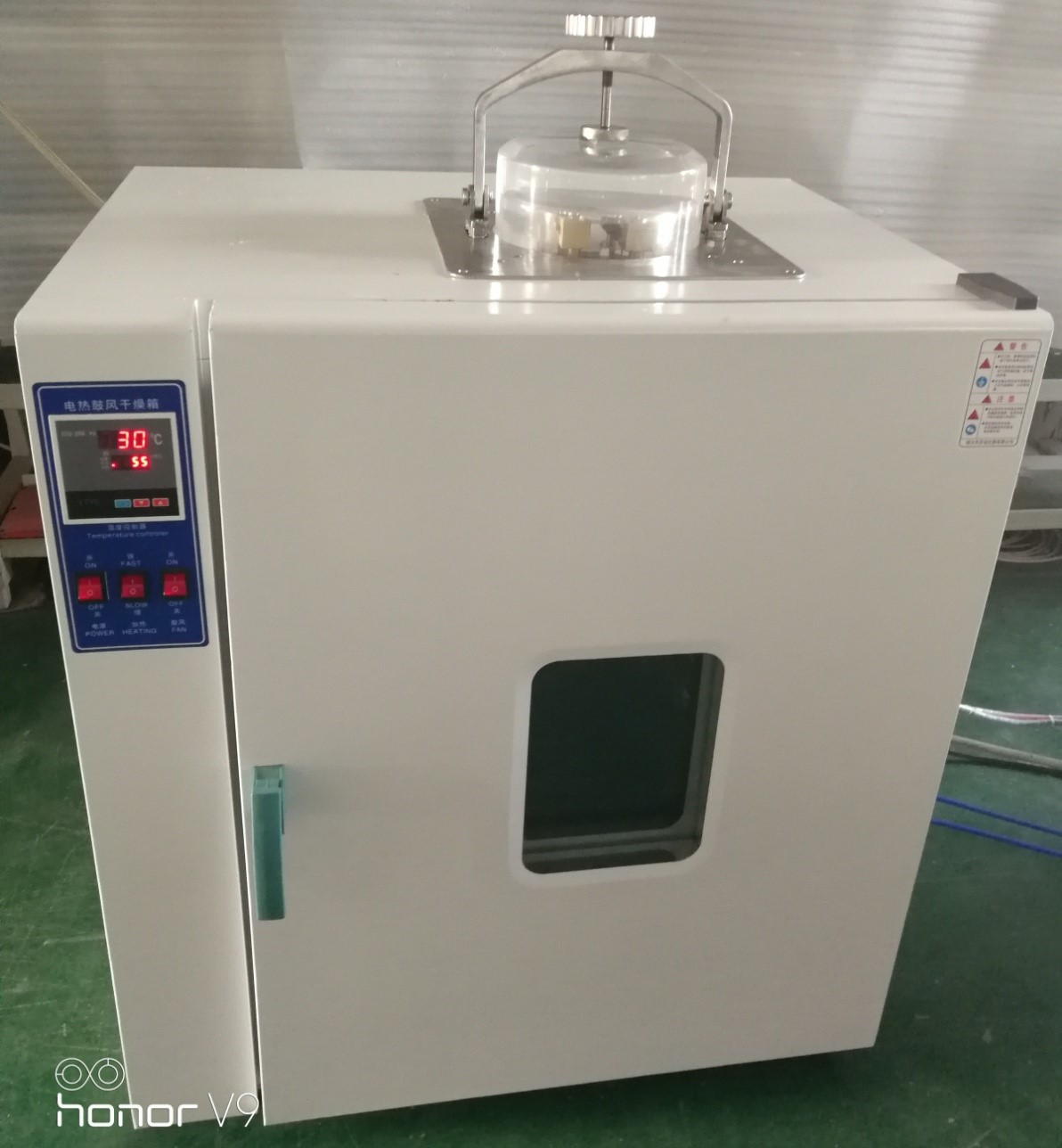

I、恒温透明引燃试验槽
恒温透明引燃试验槽主要由被试电极（含被试小元件表面温度检测温度传感器）、标校电极（含标校元件表面温度检测温度传感器）、预热电极、检测试验槽内气体温度的温度传感器、检测试验槽内气体压力的压力传感器、火花塞、金属底板、透明容器罩、容器罩压紧机构、电加热恒温箱、进气管路、出气管路、二乙醚注入口等组成。所有电极、传感器均从金属底板下方引出，分别采用阻燃导线引至被试电极电路、标校电极电路、火花塞及各种传感器，所有进、出气管路均从金属底板下方引出。所有导线均连接至加热恒温箱右侧面的航空插座，所有管路均连接至加热恒温箱右侧面的快插气接头。

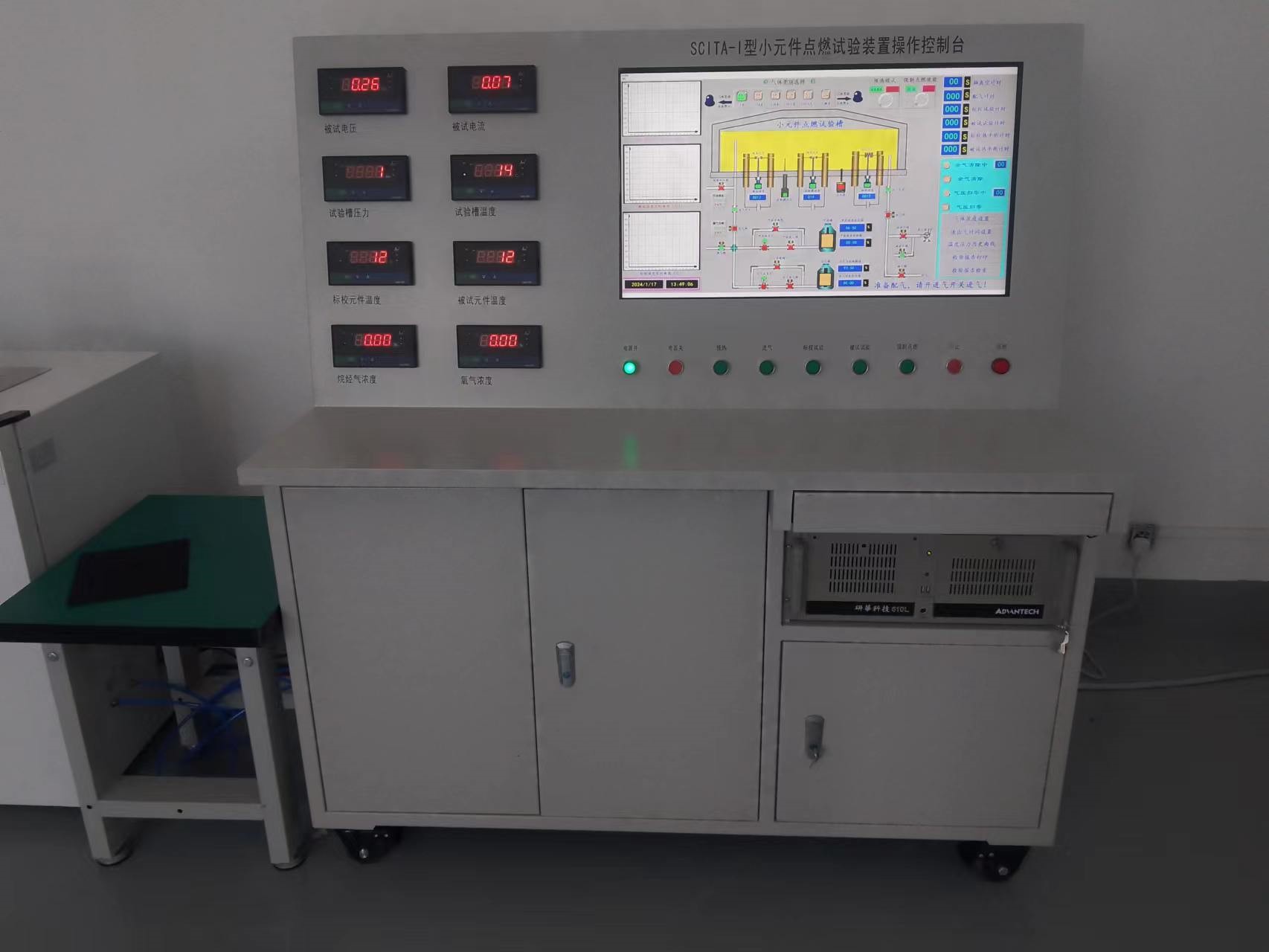

II、操作控制台
操作控制台外部主要由各种数字式显示控制仪、大屏幕液晶显示屏、按钮、选择开关和指示灯等组成。内部主要由工控机、可编程控制器、真空泵、减压稳压阀、阻火器、各种电磁阀、直流稳压电源、开关电源、电压互感器、电流互感器、点火控制器、配气系统以及各种低压电器等组成。
被试电压表：显示被试电路实时电压值
被试电流表：显示被试电路实时电流值
甲烷浓度表：显示试验槽内甲烷实时浓度值
试验槽压力表：显示试验槽内气体实时压力值
试验槽温度表：显示试验槽内气体实时温度值
被试元件温度表：显示被试元件表面实时温度值
标校元件温度表：显示标校元件表面实时温度值
试验槽容积：750cm³；
恒温箱温度控制范围：室温+5～300℃；
恒温箱有效容积：600×500×750（225升）；
恒温箱预热时间：20分（加热到40℃）；
恒温箱温度控制精确度：±1℃；
试验槽配气时间：＜120秒（可调）；
试验槽配气精度：±0.5％；
试验槽最大耐压：1.5Mpa；
元件表面温度传感器测温范围：室温～1000℃；
气体温度传感器测温范围：室温～200℃；
采用PLC可编程控制及先进的计算机组态技术，对整个试验过程进行实时监控，在计算机屏幕上显示整个试验的动作流程和各种数据。
每次试验过程实时配气，并实时显示气体浓度，气体浓度准确。配气过程全自动，配气精度高，配气过程快，操作简便。
小元件引燃试验槽内试验气体后或强制引爆试验槽内试验气体后的残余气体清除由装置自动完成，无需人工进行清理。
可对被试元件和标校元件进行功率计算，判断被试元件和标校元件在加热过程中是否损坏以及是否达到热平衡。
采用先抽真空后注入爆炸性气体混合物气源的方法，试验槽内气体浓度准确、稳定且用气量极少，配气时间短、显著节气，实验室环境既安全又环保。
气路系统采取特殊密封措施，保证系统不漏气，试验槽进气管路采用阻火阻对引燃进行隔离的安全保护措施。
装置对检测结果报告进行打印，也可将检测结果报告生成PDF文件导出，存储在电脑中，数据真实可靠，便于事后查阅。
